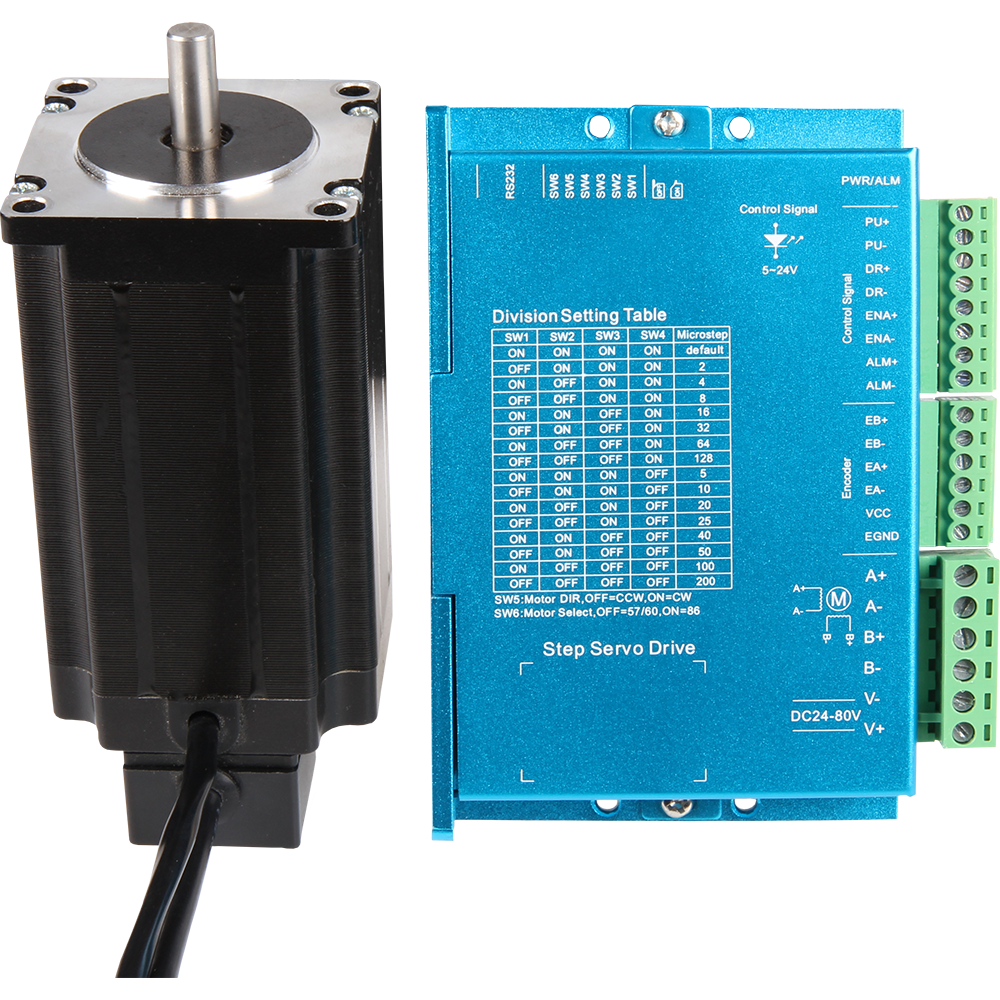

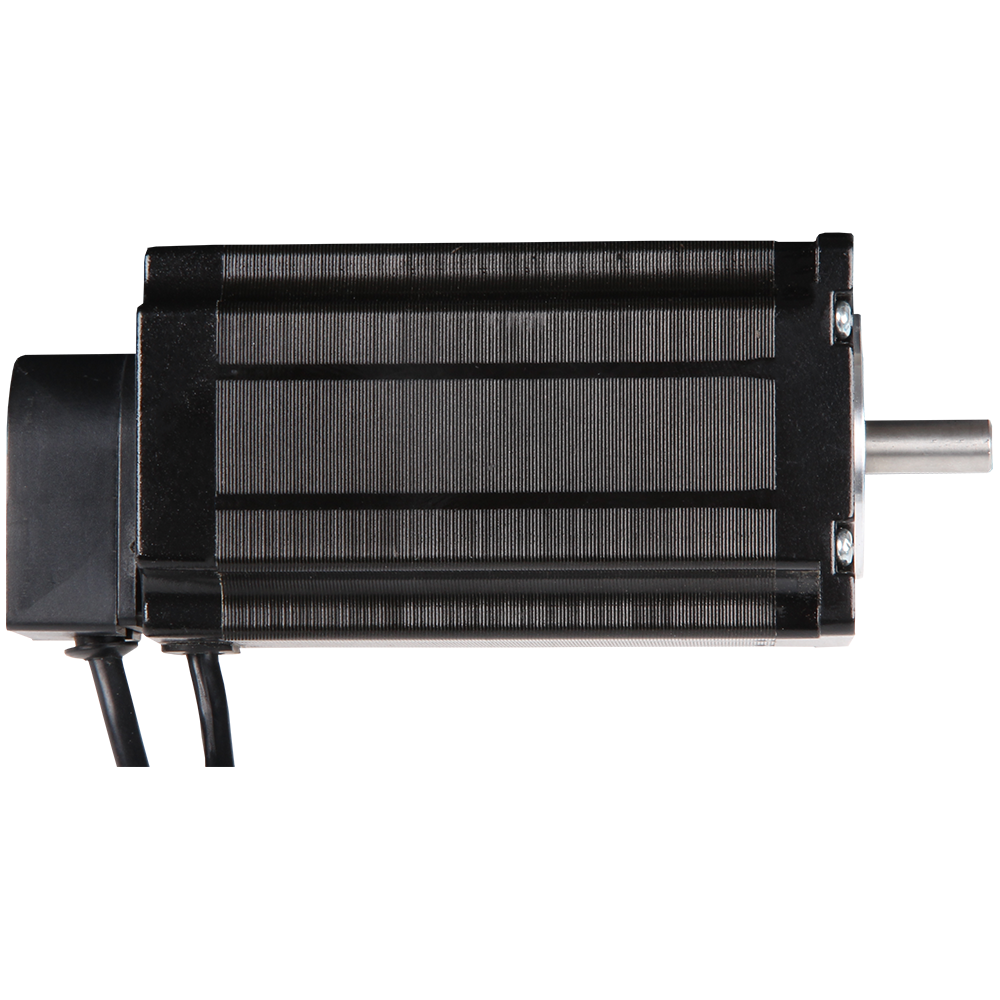

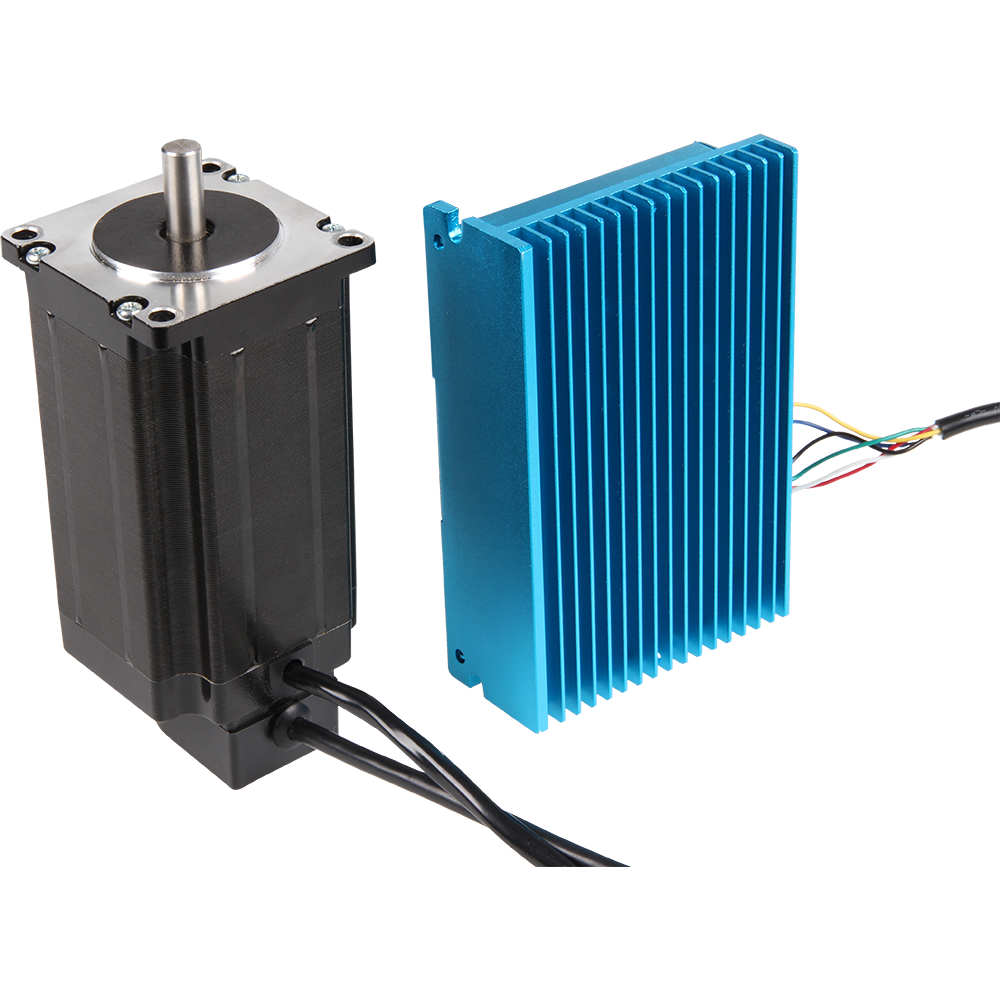

Hybrid stepper motor NEMA23 - 3,15V / 4,2A, 3 Nm
Varenr:
H59661
EAN:
4250236818818
Denne NEMA23-motor opfylder ethvert krav. Som trinløs motor med lukket sløjfe med 2 faser drejer den 1,8° pr. Trin og sikrer stabil bevægelse og et optimalt fastholdelsesmoment på 3 Nm. Feedback-sløjfen gør det muligt for motorføreren at genkende og sikre, at den rigtige mængde trin blev taget. Den indeholder en lukket sløjfe med en sensor, der øger positioneringens nøjagtighed og forhindrer trintabet inden for rammerne af de fysiske muligheder. Således kombinerer denne NEMA23 fordelene ved stepper- og servomotorteknologien.
Tekniske detaljer:
- Specifikation: 57SHD4931-20BQ
- Skaft diameter: Ø8 x 18mm (enkeltaksel)
- Tilslutning: 6-leder kabel (motor), 4-leder kabel (encoder)
- Trin pr. Omdrejning: 200
- Holdemoment: 3 Nm
- Nominel spænding: 3.15V
- Nominel strøm: 4.2A
- Trinvinkel: 1,8°
- Antal faser: 2
- Fasemodstand: 0,75O
- Faseinduktivitet: 2,8 mH
- Isolationsmodstand: Min. 100Mohm ved 500Vdc
- Isolationsklasse: B (130°)
- Rotationsinerti: 650g · cm²
- Spærringsmoment: 0,1 Nm
- Operationel temperatur: -10 - 50°C
- Størrelse: 56 x 56 x 120mm
- Vægt: 1,4kg
This NEMA motor satisfies any requirement. As a cloosed-loop stepper motor with 2 phases, it turns 1.8° per step and ensures steady movement and an optimum holding torque of 3 Nm. The feedback loop allows the motor driver to recognize and to ensure that the right amount of steps was taken. It contains a cloosed loop with a sensor which enhances the accuracy of positioning and prevents, in the scope of the the physical capabilities, the step loss. Thus, this NEMA23 combines the advantages of the stepper and servo motor technology.
Specifications:
- Specification: 57SHD4931-20BQ
- Shaft diameter: Ø 8 x 18 mm (single shaft)
- Connection: 6 wire cable (motor), 4 wire cable (encoder)
- Steps per revolution: 200
- Holding torque: 3 Nm
- Rated voltage: 3.15V
- Rated current: 4.2A
- Step angle: 1.8°
- Amount of phases: 2
- Phase resistance: 0.75O
- Phase inductivity: 2.8 mH
- Isolation resistance: Min. 100M? at 500Vdc
- Isolation class: B (130°)
- Rotational inertia: 650 g·cm²
- Detent torque: 0.1 Nm
- Operating temperature: -10 - 50°C
- Dimensions: 56 x 56 x 120mm
- Weight: 1,4 kg
