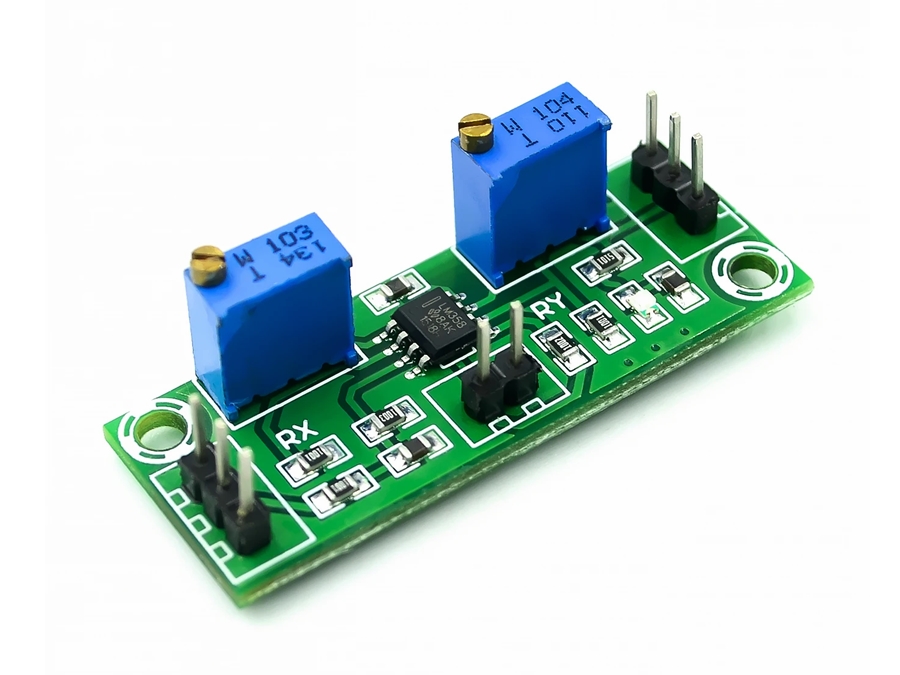

LM358 småsignal-forstærker - 3,5-24V (maks. 20mA)
Varenr:
H52216
EAN:
5705412522168
LM358 baseret to-trins operationsforstærker, som kan forstærke svage DC-signaler, såsom DC-spændingssignaler og DC-pulssignaler. Kan forstærke signaler på millivolt eller endnu svagere, og har to potentiometre, henholdsvis til det første trin og det andet trin forstærkningsjustering. Den samlede forstærkning er produktet af to-trins multiplum, så forøgelsen kan blive ganske stor!
Hvis det første niveau er justeret til 20 gange forøgelse, og det andet niveau justeres til 100 gange, så er den samlede forøgelse 2000 gange.
Bemærk: Dette er et "maker"-modul, som leveres uden yderligere instruktioner end dem som du finder her.
Egenskaber:
- IC'en er en LM358D (8-benet dobbelt operationsforstærker).
- Venstre trimmer (103 = 10 k?) er forbundet til den første op-amp (RX-kanalen)
- Højre trimmer (104 = 100 k?) er forbundet til den anden op-amp (RY-kanalen)
Tekniske detaljer:
- Strømforsyningsspænding: 3,5-24Vdc strømforsyning
- Maks. udgangstrøm: 15-20mA (ikke-lineær)
- Spændingsudgang: udgang = indgangsspændingssignal * forstærkning
- Forstørrelse: Samlet multiplum = første multiplum * anden multiplum
- De to potentiometre drejes mod uret for at øge multiplikationen
- Størrelse: 45,3 x 6,2mm
LM358 is the core two-stage operational amplifier, which can amplify DC weak signals, such as DC voltage signals, DC pulse signals, can amplify signals of millivolts or even weaker, and has two potentiometers, respectively for the first stage and The second stage performs single-stage magnification adjustment, but the total magnification is the product of the two-stage multiple, so the magnification will be adjusted to a large extent.
If the first level is adjusted to 20 times magnification, and the second level is adjusted to 100 times, then the total magnification is 2000 times.
Note: This is a "maker" module, offered without any further instructions than what you find here.
Features:
- The IC is an LM358D (8-pin dual operational amplifier)
- Left trimmer (103 = 10 k?) is connected to the first op-amp (RX channel)
- Right trimmer (104 = 100 k?) is connected to the second op-amp (RY channel)
Specifications:
- Power supply voltage: 3.5-24V DC power supply
- Current output: maximum 15-20mA (non-linear)
- Voltage output: output = input voltage signal * magnification
- Magnification: Total multiple = first multiple * second multiple
- The two potentiometers on the board are rotated counterclockwise to increase multiplication
- Board size: 45.3 x 6.2mm
