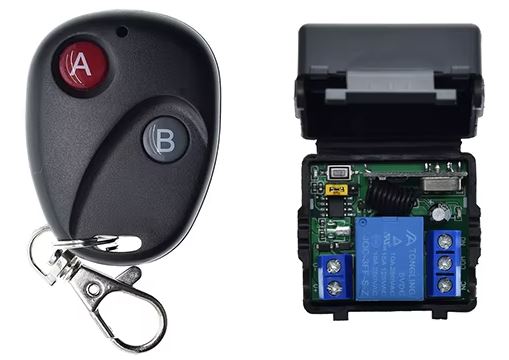

1 kanal RF fjernbetjeningssæt, 12Vdc m. 1 fjernbetjening
Varenr:
H51908
EAN:
5705412519083
Installér en hurtig og nem trådløs fjernbetjeningsløsning med dette kraftfulde 12Vdc forsynede 1-kanals relækontakt fjernbetjeningssæt, der er designet til pålidelig og sikker 433 MHz-drift. Med den medfølgende fjernbetjening kan du nemt styre enheder, uanset om det er porte, døre, belysning eller andre automatiserede systemer. Fjernbetjeningen parres nemt med modtageren, hvilket giver fleksible styringsmuligheder lige fra starten.
Parring: Hold knappen på modtageren nede, indtil LED'en lyser, og tryk derefter på en knap på fjernbetjeningen. Når LED'en blinker hurtigt, er parringen blevet gennemført. For at nulstille skal du holde knappen på modtageren nede, indtil LED'en lyser og blinker hurtigt.
Egenskaber:
- Modtager:
- 1-kanals relækontakt
- Kan parres med fjernbetjening
- Forskellige udgangsmetoder: Momentan, skiftefunktion, Latch
- Sender (fjernbetjening):
- 1 kanal
- 1 fjernbetjening medfølger - flere kan parres med modtageren
- Med A/B-knapper
- Udgangmetoder:
- Momentan: Aktiveres kun, mens knappen trykkes ned - ideel til hurtige handlinger
- Skift: Tænder eller slukker enheder med hvert tryk på den samme knap - perfekt til lys eller kontakter
- Latch: Tænder eller slukker enheden med hvert tryk - i stedet for den samme knap er TÆND og SLUK delt mellem de 2 knapper (A og B)
Tekniske detaljer:
- Forsyningsspænding:
- Modtager: 12Vdc
- Sender: 1 x 12V LR23 batteri (medfølger ikke, se tilbehør)
- Relækontaktspænding: 1...250Vac
- Maks. relækontaktstrøm: 10A
- Relækanaler: 1
- Arbejdsfrekvens: 433 MHz
- Modtagerfølsomhed: -105db
- Udgangtilstande:
- Momentan: Sæt jumperen på M&G
- Skift: Sæt jumperen på T&G
- Latced: Fjern jumperen eller sæt en hvilken som helst pin på
- Trådløs rækkevidde: Op til 30m (ved frit sigte), ca. 15m gennem alm. bygningsmagterialer
- Størrelse:
- Modtager: 40 x 37 x 26mm
- Sender: 52 x 40mm
- Operationel temperatur: -10...60°C
Brugervejledning:
- Læring/parring: Modulet kan lære mere end 12 fjernbetjeninger.
-
1. Tryk på læringsknappen på modtagerkortet.
2. Tryk på en knap på fjernbetjeningen.
3. LED-indikatoren på modtageren blinker og slukker derefter. Efter ca. 3 sekunder tændes LED'en igen, hvilket indikerer vellykket læring. - Sletning af koder: Tryk og hold læringsknappen nede i ca. 8 sekunder. Indikatoren tændes og slukkes derefter, hvilket betyder, at alle gemte oplysninger er blevet slettet.
- Kontaktindstillinger: Modulet understøtter flere tilstande, der konfigureres ved at trykke på læringsknappen et bestemt antal gange:
- Momentær tilstand: (Tryk på læringsknappen én gang) Relæet er kun aktivt, mens fjernbetjeningsknappen trykkes ned.
- Skifttilstand: (Tryk to gange på læringsknappen) Tryk én gang på fjernbetjeningens knap for at tænde relæet, og tryk igen for at slukke det.
- Låsetilstand: (Tryk tre gange på læringsknappen) Én knap på fjernbetjeningen tænder relæet, og en anden knap slukker det.
- Tidsforsinkelse: (Tryk 4, 5 eller 6 gange på læringsknappen) Relæet forbliver tændt i et indstillet tidsrum (f.eks. 5, 10 eller 15 sekunder), før det slukker automatisk.
Enhance your remote control setup with this powerful 1-channel receiver, designed for reliable and secure 433MHz operation. With one included remote, you can control devices effortlessly, whether youre managing gates, doors, lighting, or other automated systems. The remote easily pairs with the receiver, providing flexible control options right out of the box.
Pairing: Hold the button on the receiver until the LED turns on, then press a button on the remote. When the LED blinks fast it has been paired successfully. To reset, hold the button on the receiver until the LED turns on and blinks fast.
Features:
- Receiver:
- 1 channel relay switch
- Can be paired with remote
- Different output methods: Momentary, toggle, latched
- Transmitter (remote):
- 1 channel
- 1 is included - more can be paired with the receiver
- With A / B-buttons
- Output methods:
- Momentary: Activates only while the button is pressed - ideal for quick actions
- Toggle: Switches devices on or off with each press on the same button - perfect for lights or switches
- Latched: Turns the device on or off with each press - instead of the same button, ON and OFF are split between 2 buttons
Specfications:
- Supply voltage:
- Receiver: 12Vdc
- Transmitter: 1 x 12V LR23 battery (not included, see accesories)
- Relay contact voltage: 1...250Vac
- Max. relay contact current: 10A
- Relay channels: 1
- Working frequency: 433MHz
- Receiver sensitivity: -105db
- Output states:
- Momentary: Put the jumper on M&G
- Toggle: Put the jumper on T&G
- Latced: Remove jumper or put on any one pin
- Wireless range: Up to 30m (at line of sight)
- Dimensions:
- Reciever: 40 x 37 x 26mm
- Transmitter: 52 x 37mm
- Working temperature: -10...60°C
User Instructions:
- Learning/Pairing: The module can learn more than 12 remote controls.
-
1. Press the learning button on the receiver board.
- Removing/Cleaning Codes: Press and hold the learning button for about 8 seconds. The indicator will turn on and then off, which means all stored information has been successfully removed.
2. Push a button on the remote control.
3. The LED indicator on the receiver will flash and then turn off. After about 3 seconds, the LED will turn on again, indicating successful learning. - Working Modes: The module supports multiple working modes, configured by pressing the learning button a specific number of times:
- Momentary Mode: (Press the learning button once) The relay is active only while the remote button is pressed.
- Toggle Mode: (Press the learning button twice) Press the remote button once to turn the relay on, and press it again to turn it off.
- Latching Mode: (Press the learning button thrice) One button on the remote turns the relay on, and another button turns it off.
- Time Delay: (Press the learning button 4, 5, or 6 times) The relay will stay on for a set time (e.g., 5, 10, or 15 seconds) before turning off automatically.
