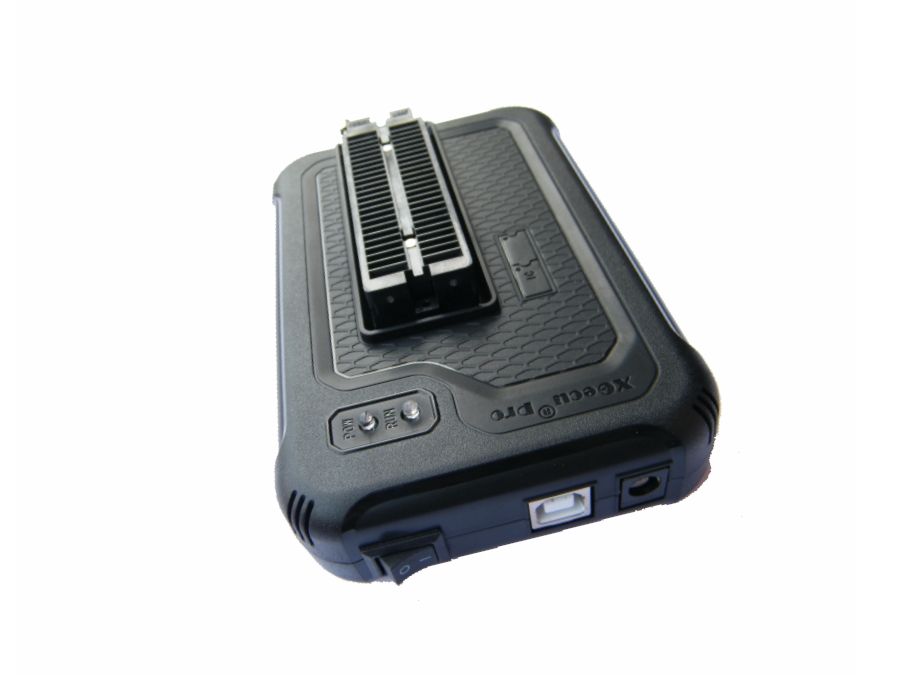

XGecu T76 EPROM/ EEPROM/PLC/BIOS programmør, USB 3.0
Varenr:
H31407
EAN:
5705412314077
T76 er den nye Xgecu USB 3.0 Pro version, som understøtter et bredere chipområde, større kapacitet og hurtigere hastighed. Softwaregrænsefladen er klar, smidig og nem at bruge. Flere funktioner og nemt at opgradere software. Velegnet til små batch-programmering under 5000, også velegnet til udviklere og professionelt vedligeholdelsespersonale.
Egenskaber:
- Support chip model: 24/25/26/93 seriel EEPROM, 27/28/29/36/37/39/49/50 EPROM, Paged EPROM, FLASH hukommelse (NOR, NAND, SPI NAND, EMMC, NVRAM, SRAM, CPLD (GAL) osv.
- Supportpakke: DIP42, PLCC44, SOP44, FP44, TSOP48, TSOP56, BGA48, BGA63, BGA64, BGA100, BGA153, BGA162, BGA169, BGA221 på basis af TL866II.
- NAND EMMC understøtter maksimal kapacitet op til 256G.
- Support logisk IC-testning.
- Betydeligt forbedret overordnet ydeevne i forhold til T48 og T56, dækker alle de chips, som T48 og T56 kan understøtte.
- 48-bens fulde drev + 28-bens dedikerede drev
- Full-drive IO muliggør samtidig drift ved høj hastighed (maks. 100M), højspænding (maks. 25V) og høj strøm (maks. 500mA).
- Med 76 IO'er kan én adapter teoretisk understøtte chips med den samme pakke op til 68 ben (inkluderet), hvilket gør det mere bekvemt og reducerer adapteromkostningerne betydeligt.
- EMMC5.1 med faktisk overførselshastighed på op til 140MB/s.
Tekniske detaljer:
- Programmeringsparametre:
- 32-bit RISC-V MCU + FPGA (BGA256), USB 3.0 Super Speed 5GHz (bagudkompatibel med USB2.0)
- 48 ben fuld drev IO + 28-pin dedikeret IO. I alt 76-bens ekstern højhastighedsdriver.
- Spændingsspecifikationer:
- VCC spænding 1,2-6,5V (64 niveauer justerbar)
- VPP spænding 6,5-25V (64 niveauer justerbar)
- IO kommunikationssignalspænding 1,2V-3,6V (64-niveau justerbar)
- 5V maks. 1A via USB
- Statisk strømforbrug: 150mA
- Ingen chips behøver yderligere ekstern strømforsyning
- Flere programmører (n) kan tilsluttes samtidigt med en ekstern strømforsyning på 5V / nx 1A
- Flere beskyttelser til den eksterne strømforsyning: overspændingsbeskyttelse / omvendt forbindelsesbeskyttelse / overstrømsbeskyttelse / lavspændingsmeddelelse
T76 is the new Xgecu USB 3.0 Pro version which supports a wider chip range, larger capacity and faster speed. The software interface is clear, smooth and easy to use. More functions and easy to upgrade software. Suitable for small batch programming below 5000, also suitable for developers and professional maintenance personnel.
Features:
- Support chip model: 24/25/26/93 serial EEPROM, 27/28/29/36/37/39/49/50 EPROM, Paged EPROM, FLASH memory (NOR, NAND, SPI NAND, EMMC, NVRAM, SRAM, CPLD (GAL), etc.
- Support package: DIP42, PLCC44, SOP44, FP44, TSOP48, TSOP56, BGA48, BGA63, BGA64, BGA100, BGA153, BGA162, BGA169, BGA221 on the basis of TL866II.
- NAND EMMC supports maximum capacity up to 256G.
- Support Logic IC Testing.
- Significantly improved overall performance over T48 and T56, covers all the chips that T48 and T56 can support.
- 48-pin full drives + 28-pin dedicated drives
- Full-drive IO enables simultaneous operations at high speed (max 100M), high voltage (max. 25V) and high current (max. 500mA).
- With 76 IOs, one adapter can theoretically support chips with then same package up to 68 pins (included), making it more convenient and greatly reducing adapter costs.
- EMMC5.1 with actual transfer speed up to 140MB/s.
Specifications:
- Programmer parameters:
- 32-bit RISC-V MCU + FPGA (BGA256), USB 3.0 Super Speed 5GHz (nedad kompatibel med USB2.0)
- 4856 pin full drive IO + 28-pin dedicated IO. A total of 76-pin external high-speed driver.
- Voltage specifications:
- VCC voltage 1.2-6.5V (64 levels adjustable)
- VPP voltage 6.5-25V (64 levels adjustable)
- IO communication signal voltage 1.2V-3.6V (64-level adjustable)
- 5V max. 1A via USB
- Static power consumption: 150mA
- All chips do not need external power supply
- Multiple programmers (n) can be connected simultaneously with an external powersupply of 5V / n x 1A
- Multiple protections for the external power supply: overvoltage protection / reverse connection protection / overcurrent protection / low voltage prompt
