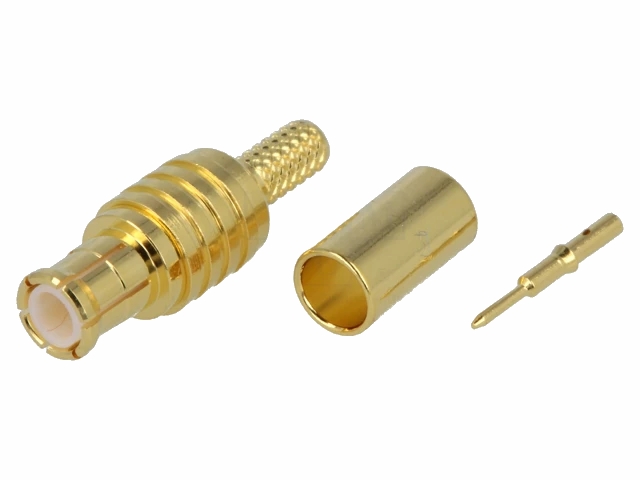

MCX hanstik, lige - 50ohm, til RG174 kabel, krimptype
Varenr:
H24783
EAN:
5705412247832
MCX (Micro Coaxial stik) er koaksiale RF-stik med samme indre kontakt- og isolatordimensioner som SMB-stikket, men 30% mindre. MCX-stik har en snap-on-grænseflade, og kontaktflader er forgyldte. Den udvendige diameter af kontakstykket er ca. 3,6 mm.
Dette stik bruges ofte i GPS-antenneløsninger. Krimprør og kontaktben medfølger.
Tekniske detaljer:
- Type stik: MCX han
- Variant: Lige
- Elektrisk montage: Crimp på RG174-kabel (se tilbehør)
- Impedans: 50 ohm
- Frekvensområde: 0 til 6GHz
- Kontaktbelægning: guld (PTFE)
MCX (micro coaxial connector) are coaxial RF connectors with same inner contact and insulator dimensions as the SMB connector but 30% smaller. MCX connectors use a snap-on interface and contact surfaces are gold-plated. The outer diameter of the plug is approx 3,6mm.
This connector is often used in GPS antenna solutions. Crimp tube and solder contact pin are included.
Specifications:
- Type of connector: MCX male
- Version: Straight
- Eletrical mounting: Crimp on RG174 cable (see accessories)
- Impedance: 50 ohm
- Frewuency range: 0 til 6GHz
- Contact plating: gold (PTFE)
