Varistor (VDR) - 150VAC / 200VDC, 240V (10mm) Type 20D241

Tekniske detaljer:

• Varistor spænding: 240V (±10%)
• Maks. clamping voltage: 395 (Vxa) (8/20µs) (1mA test)
• Maks. clamping peak current: 6500A (1st time), 4000A (2nd time)
• Maks. energy (J): 108J (10/100µs), 80J (2ms)
• Driftsspænding:
  • Vac: 150V
  • Vdc: 200V
• Type: 20D241

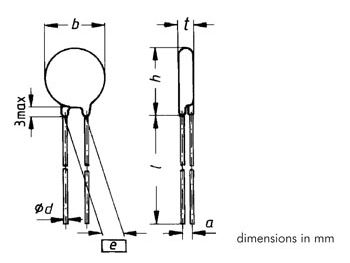

• Størrelse:
  • D: 22,5mm
  • T: 4.5 .. 5,3mm
  • D: 1mm
• Benafstand: 10mm
• Responstid: < 25ns (< 10ns with SMD varistors)
• Elektrisk styrke: 2.5kV
• Isolationsmodstand: > 1Gohm
• Tolerance: 10% (K)

Komponent info: En varistor eller en VDR-modstand (Voltage Driven Resistor) er en elektronisk komponent med en "diode-lignende" ikke-linear strøm-spænding karakteristik. Varistornavnet kommer af eng. "variable resistor". Varistorer anvendes ofte til at beskytte elektriske kredsløb mod potentielt ødelæggende transient-spændinger ved at indlejre dem i kredsløbet på en sådan måde, at de afleder for store strømme væk fra følsomme komponenter. En varistors funktion er at lede øgede strømme når spændingen over den passerer en tærskelværdi.

Aflæsning af varistorkode: Hvis du har en varistor med en kode af typen 10D431 (eksempel), Da angiver de to første cifre husstørelsen (her Ø10mm). De sidste 3 cifrer angiver varistorspænding (her 43V x 10 = 430V).

Også kendt som: S20K150.
