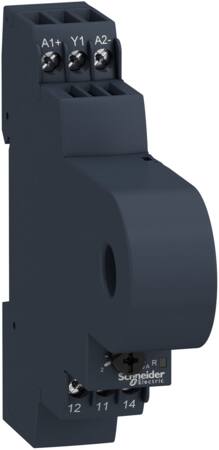

Zelio kontrolrelæ for måling af overstrøm med strømtransformer 2..20A 1 C/O 5A 24-240 VAC/DC

Zelio RM17 er en serie af kompakte kontrolrelæer der let kan monteres på en DIN skinne.Serien fås til enten til 1-fasede eller 3-fasede applikationer og kan anvendes til at måle spænding, strøm eller fasebrud/fasefølge og asymmetri.Med en bredde på kun 17,5 mm. optager de kun meget lidt plads på DIN-skinnen ligesom de passer under en afdækning på en gruppetavle.RM17JC00MW er et kontrolrelæ for måling af overstrøm fra 2..20A.Målingen sker igennem en strømtransformer i toppen af relæet.Relæet sættes op til det ønskede setpunkt ved at indstille potentiometeret der er placeret lige under strømtransformeren.Skalaen på potentiometeret er fra 10..100% svarende til de 2..20A.Kontrolrelæet har 1 C/O udgang der kan belastes med op til 5A. Forsyningsspændingen til relæet er 24..240 VAC/DCPå fronten af relæet er der 2 lysdioder. Den grønne lysdiode indikerer at der forsyning på relæet og den gule lysdiode indikerer at relæudgangen er aktiveret.
