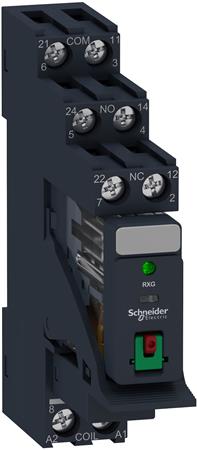

RXG RELÆ M/SOKKEL+LED+TEST 2C/O 24VAC
Varenr:
7522605601
EAN:
3606489562892
Harmony RXG er en serie af stikbensrelæer der med en bredde på 16 mm og kraftige stikben er kompatible med øvrige mærker i branchen.
Relæerne fås med enten 1 C/O på 10A eller 2 C/O kontakter på 5A og kan vælges med eller uden testknap og indbygget lysdiode.
Der er mulighed for isætning af et beskyttelsesmodul (diode, varistor eller RC-led) direkte i relæsoklen såfremt der er behov for dette.
Soklerne RGZE1SxxM og RGZExxP har separate terminaler for forsyning og kontaktsæt der gør det enkelt og overskueligt at fejlfinde på relæerne.
RXG22B7PV er et komplet stikbensrelæ monteret i RGZE1S48M relæsoklen med en holdebøjle, der sikrer at relæet bliver fastholdt i soklen, selv under vibrerende forhold.
I soklen er der monteret en varistor for beskyttelse imod uønskede transienter især ved udkobling af spoler.
Varistoren har samtidig en indbygget LED der indikerer når der er forsyning på relæet.
RXG22B7PV har 2 C/O AgSn kontakter på 5A og indbygget testknap og LED.
Testknappen kan momentant påvirkes ved at trykke på den røde knap og tvangskobles ved at vippe den grønne del op.
Lige over testknappen er en mekanisk indikator hvor et orange mærke viser om relæet er trukket.
Samtidig vil en grøn lysdiode indikere på fronten at der er forsyning til relæet.
Derudover er der en påbygget mærkeplade hvorpå opmærkning af relæet kan foretages.
Relæet har en levetid på 100.000 koblinger (afhængig af belastningsgrad og type).
Forsyningen til RXG21BDPV er 24 VDC og egetforbruget på relæet er 0,53W.
Mindste indkoblingsstrøm på kontaktsættet er 10mA.
Yderligere opmærkning af soklen kan foretages med RSZL300 opmærkningspladerne der let trykkes ned på selve soklen.
Det er muligt at forbinde spolespændingen på op til 8 relæer med sløjfeskinnen RGZS08 der fås som tilbehør til soklerne.
RXG serien har UL og CSA godkendelse for brug i USA og Canada.
Derudover har serien DNV/GL certifikat for brug i marine applikationer.
